封装测试设备 > 划片工艺

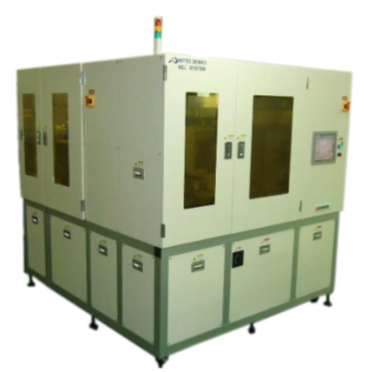

【Nitto】划片用全自动晶圆贴膜机

这是一款全自动晶圆贴膜机，可将切割胶带粘贴在晶圆背面/切割框架上，也可将保护胶带从有图案的晶圆表面剥离。

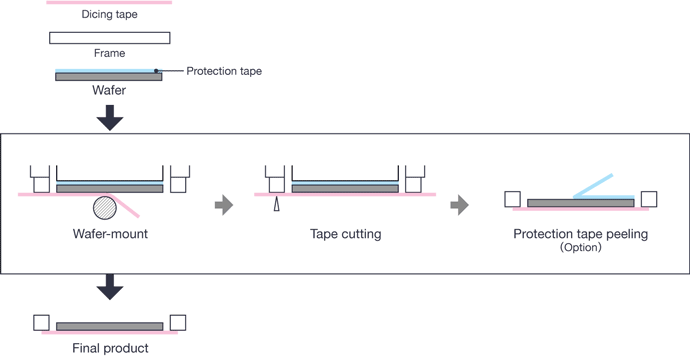

设备作业流程



型号NEL MA3000IIINEL MA2008IIR/IIP
用途用于300mm晶圆的全自动晶圆贴膜机用于200mm晶圆的全自动晶圆贴膜机
设备特点

  • 具有前开式晶圆盒/开放式晶圆匣

  • 可用于薄晶圆

  • 同轴系统（可选）

  • 占地面积小

  • 保护胶带剥离性能提高

  • 可通过触摸面板和配方功能实现简易操作

  • 日志文件功能标准设备

  • 可添设晶圆映射扫描仪

  • 符合 SECS/GEM 标准

  • 符合 CE 标志 / SEMI S2/S8 规范要求

  • 可用于各种综合应用：

  • DSC、晶圆堆叠架

  • 非接触壁、非接触工作台

  • 保护胶带剥离/紫外线辐照

  • 面板装配

  • MA2008IIR：用于卷胶带

  • MA2008IIP：用于预切胶带

  • 可通过触摸面板和菜单功能实现简易操作

  • 日志文件功能标准设备

  • 可添设晶圆映射扫描仪

  • 符合 SECS/GEM 标准

  • 符合 CE mark / SEMI S2/S8" 规范要求

主要规格

  • 可用框架尺寸：300mm／200mm

  • 可用晶圆尺寸：300mm／200mm

  • 可用晶圆厚度：30um或更厚（同轴系统）；50um或更厚（单独）

  • 吞吐量：卷胶带：40 晶圆/小时；预切胶带：45 晶圆/小时

  • 可用框架尺寸：8 英寸／6 英寸

  • 可用晶圆尺寸：8／6／5／4 英寸

  • 可用晶圆厚度：200um 或更厚（接触工作台）、250 um或更厚（非接触工作台）

  • 吞吐量：MA2008IIR：75晶圆/小时；MA2008IIP：70晶圆/小时
